Mesin Vulkanisasi Tapak Ban Hidrolik Otomatis Penuh dengan Gaya Jepit 800T dan Pemanasan Listrik untuk Pengawetan Presisi

Vulcanisasi rahang adalah proses vulkanisasi dan pembentukan tapak yang sangat efisien dan terspesialisasi dalam ban kendaraan rekayasa pertambangan yang di-retread dingin (retreading tapak pra-vulkanisasi). Prinsip intinya adalah menerapkan tekanan lateral dan suhu yang seragam ke karkas ban dengan tapak yang sudah dibentuk sebelumnya menggunakan mesin vulkanisasi rahang, menyelesaikan ikatan silang lapisan karet dan pembentukan pola tapak.

Menggunakan tapak yang sudah dibentuk sebelumnya (dengan pola tapak lengkap) yang telah divulkanisasi pada suhu tinggi, tapak tersebut diikat ke karkas ban bekas yang telah diamplas melalui vulkanisasi suhu rendah (110–120℃) dan perekat khusus.

• Peralatan:

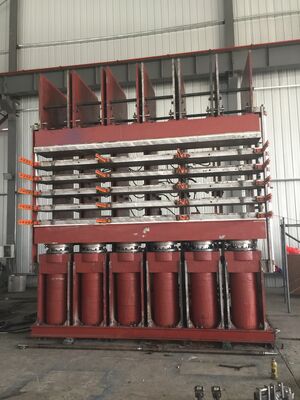

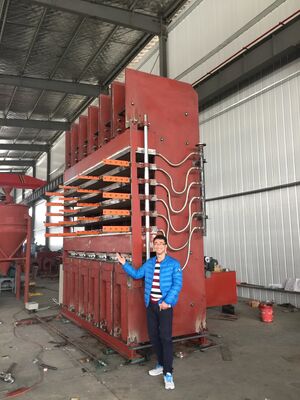

  Mesin vulkanisasi tapak rahang (penggerak hidrolik, pelat tekanan rahang, pelat pemanas)
• Prinsip:
  Saat ditutup, pelat rahang atas dan bawah menerapkan tekanan seragam (0,8–1,2 MPa) dari kedua sisi ke arah tengah, dikombinasikan dengan pemanasan listrik/uap (110–120℃), memastikan vulkanisasi menyeluruh dan ikatan yang kuat antara karet penyangga/perekat antara tapak yang dibuat sebelumnya dan karkas ban.
• Keunggulan:
  Tekanan seragam, pembentukan presisi, efisiensi tinggi, cocok untuk ban ukuran besar tugas berat.

Ban rekayasa tugas berat untuk truk jungkit tambang besar, loader, buldoser, dll. (23,5R25, 29,5R25, 35/65R33, dll.) Ban dengan struktur karkas utuh dan hanya keausan tapak yang dapat di-retread.

• Distribusi tekanan seragam: Menghindari tekanan lokal yang tidak merata di tangki vulkanisasi tradisional, mengurangi gelembung udara dan delaminasi.
• Pola tapak otentik: Pola tapak pra-fabrikasi tidak dapat berubah bentuk dan sangat jelas.
• Efisiensi tinggi: Cetakan multi-lapisan, dorong-tarik otomatis, beberapa ban dapat diproses dalam satu batch.
• Kerusakan karkas minimal: Suhu rendah (110–120℃), lebih rendah dari retreading panas (150–180℃), melindungi kekuatan karkas.

1. Inspeksi dan Penyaringan Karkas
   • Penampilan + Pengujian Sinar-X / Ultrasonik: Tidak ada kerusakan struktural, tidak ada kawat baja putus, tidak ada delaminasi.
   • Standar Keausan: Sisa tapak ≥ 2mm
2. Pra-perlakuan Karkas
   • Pembersihan → Pengeringan → Penggilingan Besar / Penggilingan halus (memperlihatkan karet segar, tanpa merusak kord)
   • Perbaikan kerusakan (≤3 tempat, lubang tunggal ≤35mm)
   • Aplikasi perekat/mortar → Pengeringan
3. Pengikatan Tapak
   • Aplikasi lapisan karet penyangga (karet bantalan tengah)
   • Pusat dan pengikatan tapak pra-cured → Penekanan rol untuk degassing dan pemadatan
4. Vulkanisasi Rahang (inti)
   • Memuat ke mesin vulkanisasi rahang → Penutupan dan penekanan (0,8–1,2 MPa)
   • Pemanasan hingga 110–120℃ → Penahanan vulkanisasi selama 120–180 menit
   • Penahanan tekanan, kontrol suhu, degassing
5. Pendinginan, penyelesaian, inspeksi kualitas
   • Pendinginan alami → Penghilangan gerinda, pemangkasan bahu
   • Pengujian penampilan + keseragaman + keseimbangan dinamis

• Suhu: 110–120℃ (suhu rendah, melindungi karkas ban)
• Tekanan: 0,8–1,2 MPa (tekanan seragam lateral)
• Waktu: 120–180 Menit (spesifikasi lebih besar, lebih lama)
• Lingkungan: Berventilasi penuh, tidak ada gelembung

• Karkas Ban Memenuhi Syarat: Tidak ada kerusakan tersembunyi
• Penggilingan yang Tepat: Ra50–100μm, tidak ada kontaminasi
• Pengikatan Kuat: Tidak ada gelembung udara, pemusatan akurat
• Vulkanisasi Presisi: Kontrol ketat suhu, tekanan, dan waktu
• Produk Jadi: Tidak ada gelembung udara, tidak ada delaminasi, pola tapak jelas, kekuatan ikatan ≥8N/mm

Vulkanisasi rahang adalah proses pilihan untuk retreading dingin ban kendaraan rekayasa pertambangan. Dengan tekanan yang seragam, presisi suhu rendah, efisiensi tinggi, dan stabilitas, proses ini memungkinkan ban yang di-retread mendekati kinerja ban baru (masa pakai mencapai 85%+ dari ban baru), sementara biayanya hanya 30–40% dari ban baru, secara signifikan mengurangi biaya operasional pertambangan.
