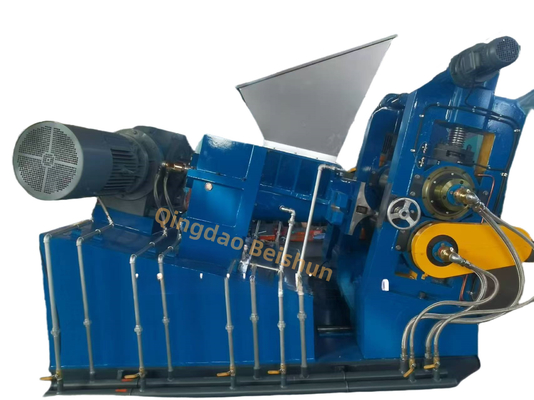

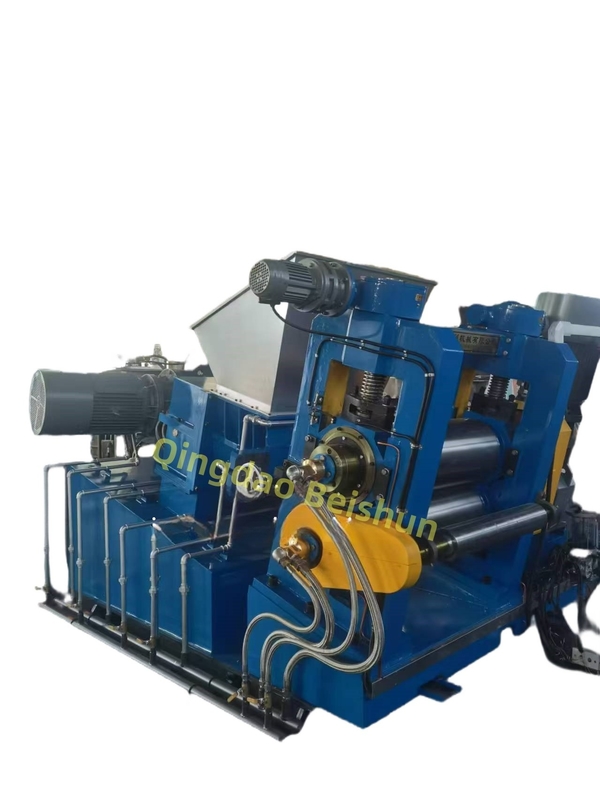

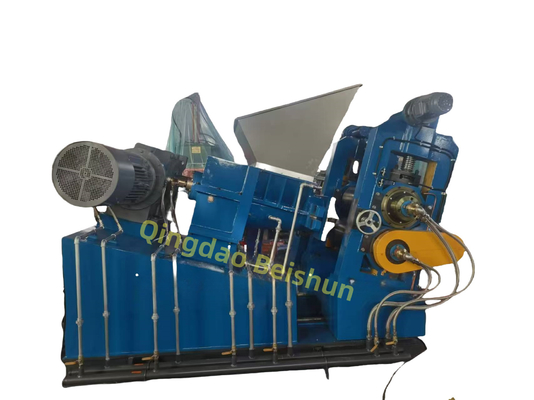

Sekrup Kembar Efisiensi Tinggi Baru  Mesin Ekstrusi Lembaran Karet Untuk Produksi Campuran Karet Senyawa

Pengantar mesin lembaran ekstruder sekrup kembar:

Ekstruder penggabungan karet berskru ganda adalah peralatan kunci di bidang pengolahan karet, dengan karakteristik dan aplikasi berikut:

I Struktur dan Prinsip

1- Sistem sekrup kembar: Inti dari peralatan adalah dua sekrup yang saling terhubung, yang berputar ke arah yang sama atau berlawanan untuk mengangkut bahan baku karet, agen pencampuran, dll.dari hopper ke bagian dalam tongKombinasi yang berbeda dari pitch dan segment thread pada sekrup akan menghasilkan efek shearing, extrusion dan mengocok yang kuat, yang memungkinkan berbagai bahan dicampur dengan cepat dan merata,yang jauh lebih efisien daripada efisiensi pencampuran extruder sekrup tunggal.

2- Bagian ekstrusi: Bahan karet yang dicampur sepenuhnya diekstrusi melalui die dengan bentuk tertentu di bawah dorongan sekrup untuk membentuk pita karet terus menerus atau prototipe film,menyiapkan untuk cetakan berikutnya.

3- Tautan tablet: Bahan yang diekstrusi langsung masuk ke pers tablet, dan melewati beberapa set rol.strip karet ditekan ke dalam film dengan ketebalan tertentu, lebar dan permukaan halus, yang nyaman untuk pemotongan berikutnya, vulkanisasi dan proses lainnya.
II- Keuntungan
1- Kualitas pencampuran yang tinggi: Ini dapat membuat karet dan berbagai aditif, seperti hitam karbon, vulkaniser, antioksidan, dll, terdispersi secara merata pada tingkat mikro,meningkatkan stabilitas kinerja produk karet, dan mengurangi tingkat cacat.
2- Efisiensi produksi yang lebih baik: Dibandingkan dengan peralatan pencampuran intermiten tradisional, proses ekstrusi dan lembaran terus menerus memiliki output yang besar per satuan waktu,yang cocok untuk produksi produk karet skala besar.
3- Tingkat otomatisasi yang tinggi: dapat dilengkapi dengan pengisian otomatis, kontrol suhu,dan sistem pengukuran untuk mengontrol secara akurat parameter produksi dan mengurangi intervensi manual dan intensitas tenaga kerja.
III- Skenario penerapan
1- Pabrik ban: Digunakan untuk menyiapkan film untuk berbagai bagian ban, seperti pergelangan kaki, dinding samping, dan film laminasi lapisan kabel, untuk memastikan kualitas dan keselamatan ban.
2- Segel karet: Film presisi tinggi dan berkualitas tinggi yang dibutuhkan untuk produksi segel minyak, O-ring, dll, memenuhi standar ketat industri segel.
Produksi pita konveyor: Campuran, ekstrusi, dan penekanan karet penutup dan film pita dasar untuk pita konveyor untuk memastikan ketahanan keausan dan ketahanan tarik dari pita konveyor.

Gambaran keseluruhan struktur utama
4.1 Perangkat ekstrusi
Perangkat ekstrusi terutama terdiri dari dua sekrup, laras, bantalan, kursi bantalan, baffle karet, dll. Dua sekrup kembar kerucut berputar ke arah yang berlawanan,dan sekrup didukung oleh bantalan roller radial simetris dorongan dan bantalan roller radial bola baris ganda.
4.1.1 Sekrup: rongga dalam sekrup didinginkan oleh air, dan permukaan sekrup yang bersentuhan dengan karet dilapisi dengan krom keras.
4.1.2 Tong: rongga dalam tong ditutup dan didinginkan, dan permukaan dalam tong yang bersentuhan dengan karet dilapisi dengan krom keras,dan tong adalah 15° ke bidang horizontal.
4.1.3 Baffle karet: Bagian di mana baffle karet bersentuhan dengan karet dilapisi dengan krom keras.
4.2 Perangkat penekan tablet
Perangkat penekanan tablet terutama terdiri dari rol atas dan bawah, perangkat pengaturan jarak, bracket kiri dan kanan, dll. Kedua ujung rol didukung oleh bantalan rolling,dan jarak antara kedua rol diatur oleh perangkat pengaturan jarak.
4.2.1 Roller: Terbuat dari besi cor yang didinginkan. Kekerasan permukaan kerja roller adalah 68 ~ 75HSD.
4.2.2 Perangkat penyesuaian jarak: penyesuaian jarak listrik.
4.2.3 Perangkat pemberhentian darurat: saklar pemberhentian darurat dipasang di atas pencet tablet.
4.2.4 Perangkat keselamatan: lembaran keselamatan diatur untuk melindungi rol.
4.3 Penganan
Bahan karet disimpan di palang makan untuk pengangkutan sekrup.
4.4 Dasar
Dasar mesin utama adalah struktur las pelat baja.
4.5 Sistem transmisi
Sistem transmisi terdiri dari motor, reduksi, kopling, dll.
4.5.1 Reduktor tablet: terutama menyediakan daya untuk roller. Gir adalah gigi keras permukaan gigi, dan permukaan gigi diobati permukaan dan tanah untuk memastikan akurasi.
4.5.2 Reduktor ekstrusi: terutama menyediakan daya untuk sekrup. Gir adalah gigi keras permukaan gigi, dan permukaan gigi diobati permukaan dan tanah untuk memastikan akurasi. .
4.5.3 Sebuah kopling elastis digunakan antara motor utama dan pengurangi.
4.6 Sistem pelumasan minyak kering
Pompa pelumasan minyak listrik digunakan.
4.7 Sistem pipa pendingin
Dua sirkuit terpisah digunakan untuk ekstrusi dan tableting untuk mendinginkan bagian utama. sekrup ekstrusi dan tong adalah lingkaran sirkulasi pendinginan;Roller atas dan bawah menggunakan loop sirkulasi pendingin.

Parameter teknis:
